Hardware Utilizado¶
Sensor Escolhido¶

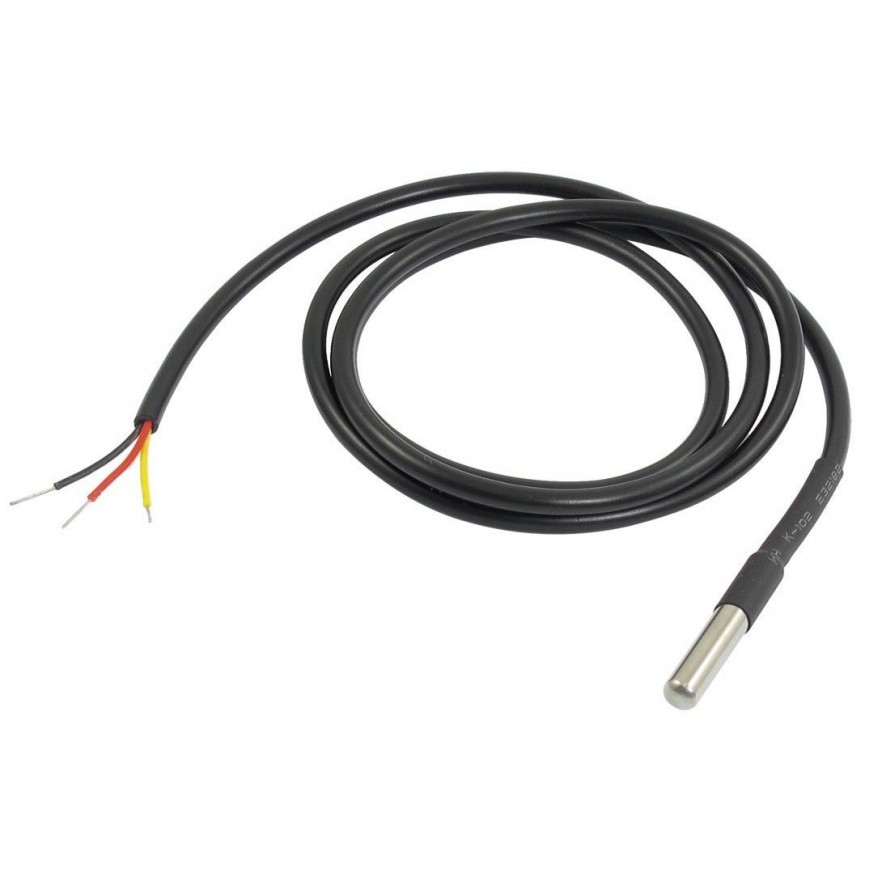

Sensor escolhido: DS18B20 à prova d’água
- Faixa de medição: -55°C a 125°C
- Precisão: ±0,5°C
- Interface: 1-Wire
- Observação: fácil de calibrar com termômetro de referência
Instrumento de referencia¶

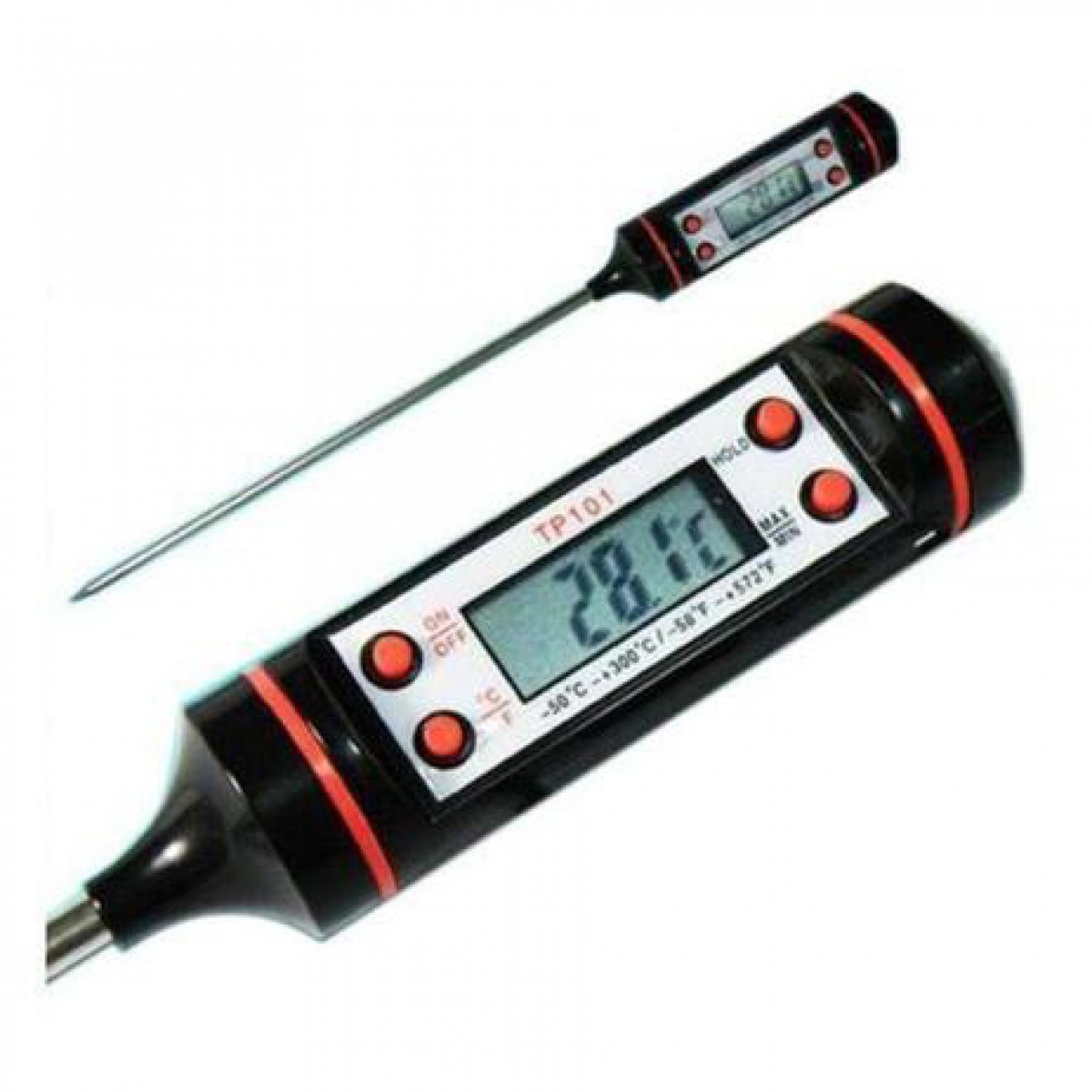

Instrumento de referencia: Termômetro Digital Tipo Espeto TP101
- Faixa de Medição -50ºC a +300 ºC / -58ºF a +572 ºF;
- Resolução: 0.1 ºC/ºF;
- Exatidão: (+-1°C ) para a faixa (-20 a 80 °C);
Componentes¶
| Componente | Quantidade | Função |
|---|---|---|
| Arduino UNO | 1 | Microcontrolador |
| DS18B20 (à prova d'água) | 1 | Sensor de temperatura |
| Resistor 4.7 kΩ | 1 | Pull-up para barramento 1-Wire |
| Termômetro culinario | 1 | Referência de calibração |
| Display LCD/I2C (16x2) | 1 | Mostra temperatura em tempo real |
Diagrama do Circuito¶

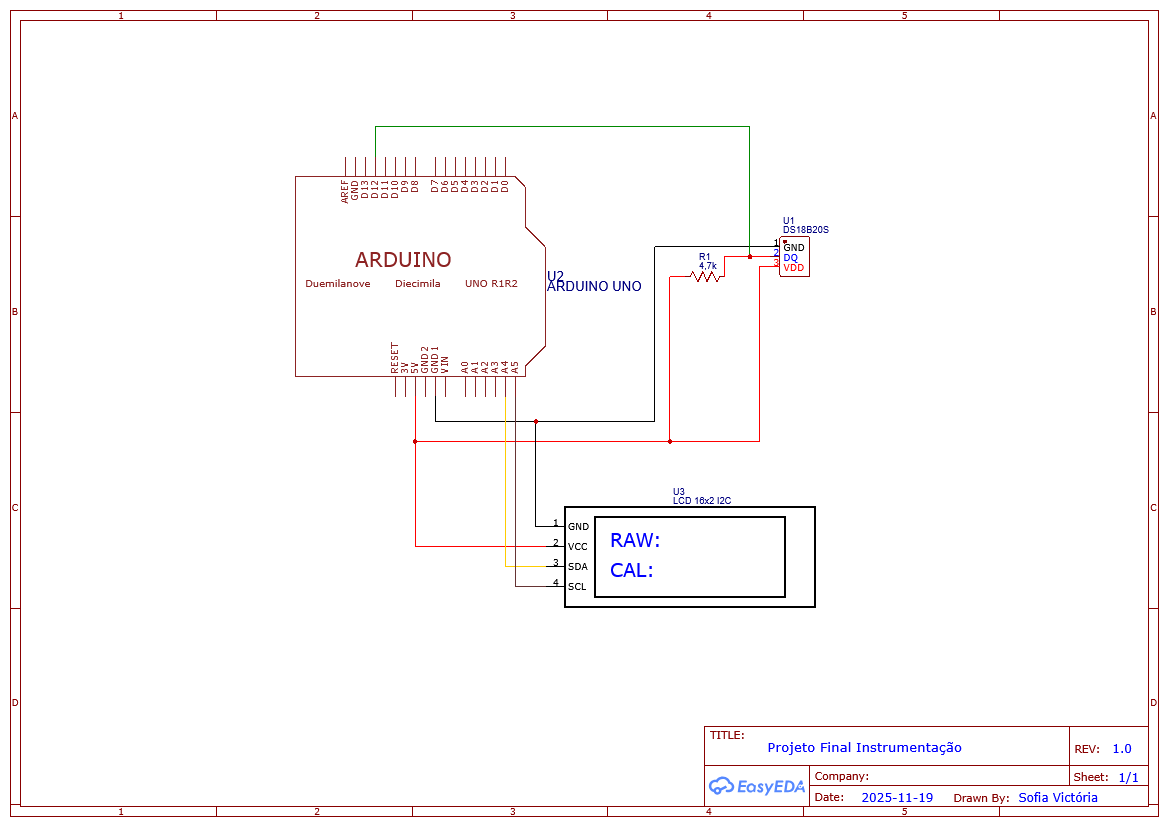

Figura 2 - Esquematico do circuito. Fonte: Autoria Própria,2025.
O sensor comunica-se através do protocolo 1-Wire. O pino de dados (DQ) do sensor deve ser conectado a uma porta digital do Arduino, com um resistor de pull-up conectado ao VCC (5V).
| Componente | Pino Componente | Conexão Arduino | Observação |
|---|---|---|---|
| DS18B20 | VCC (Vermelho) | 5V | Alimentação |
| DS18B20 | GND (Preto) | GND | Terra |
| DS18B20 | DATA (Amarelo) | D12 | Pino de Dados |
| Resistor | 4.7k\(\Omega\) | D12 e 5V | Pull-up entre Dados e VCC |
| LCD I2C | SDA | A4 | Dados I2C |
| LCD I2C | SCL | A5 | Clock I2C |
Observação 1: O resistor de 4.7k\(\Omega\) é crucial para a integridade do sinal digital no barramento 1-Wire
Observação 2: Para displays I2C, verifique o endereço do módulo (normalmente 0x27 ou 0x3F) antes de programar.
Fotos do Protótipo¶

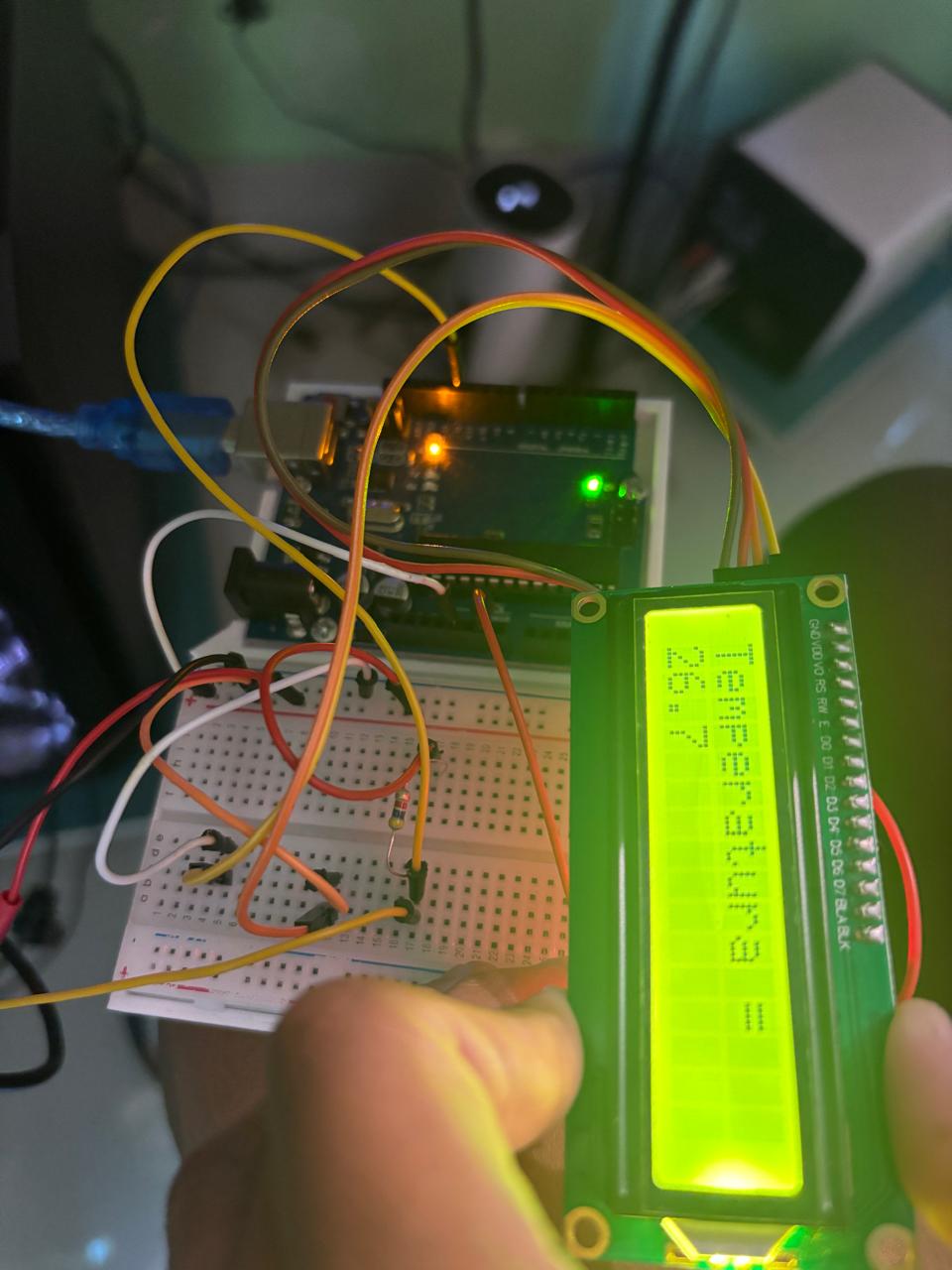

Protótipo de teste
![]()

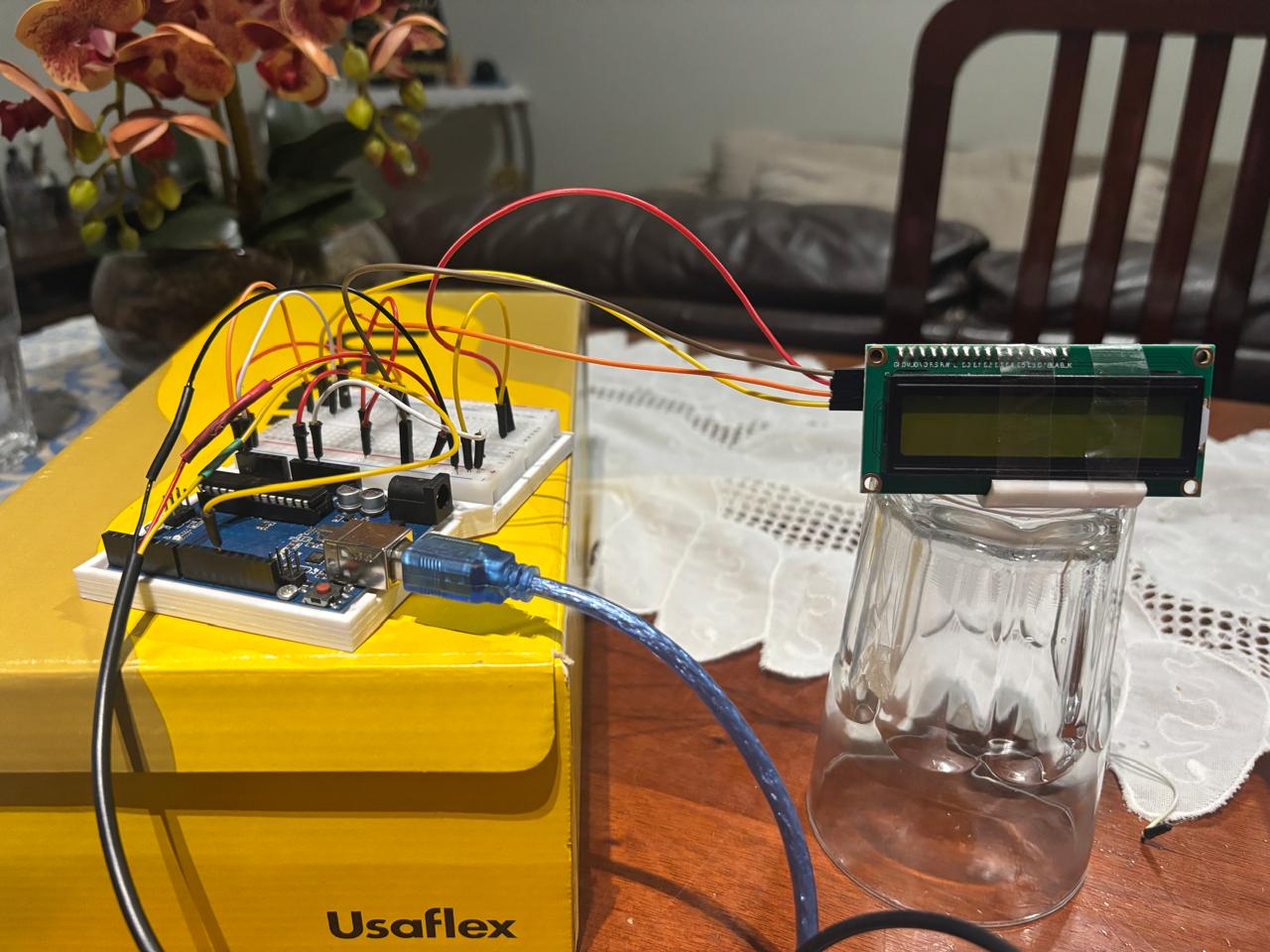

Protótipo completo
![]()

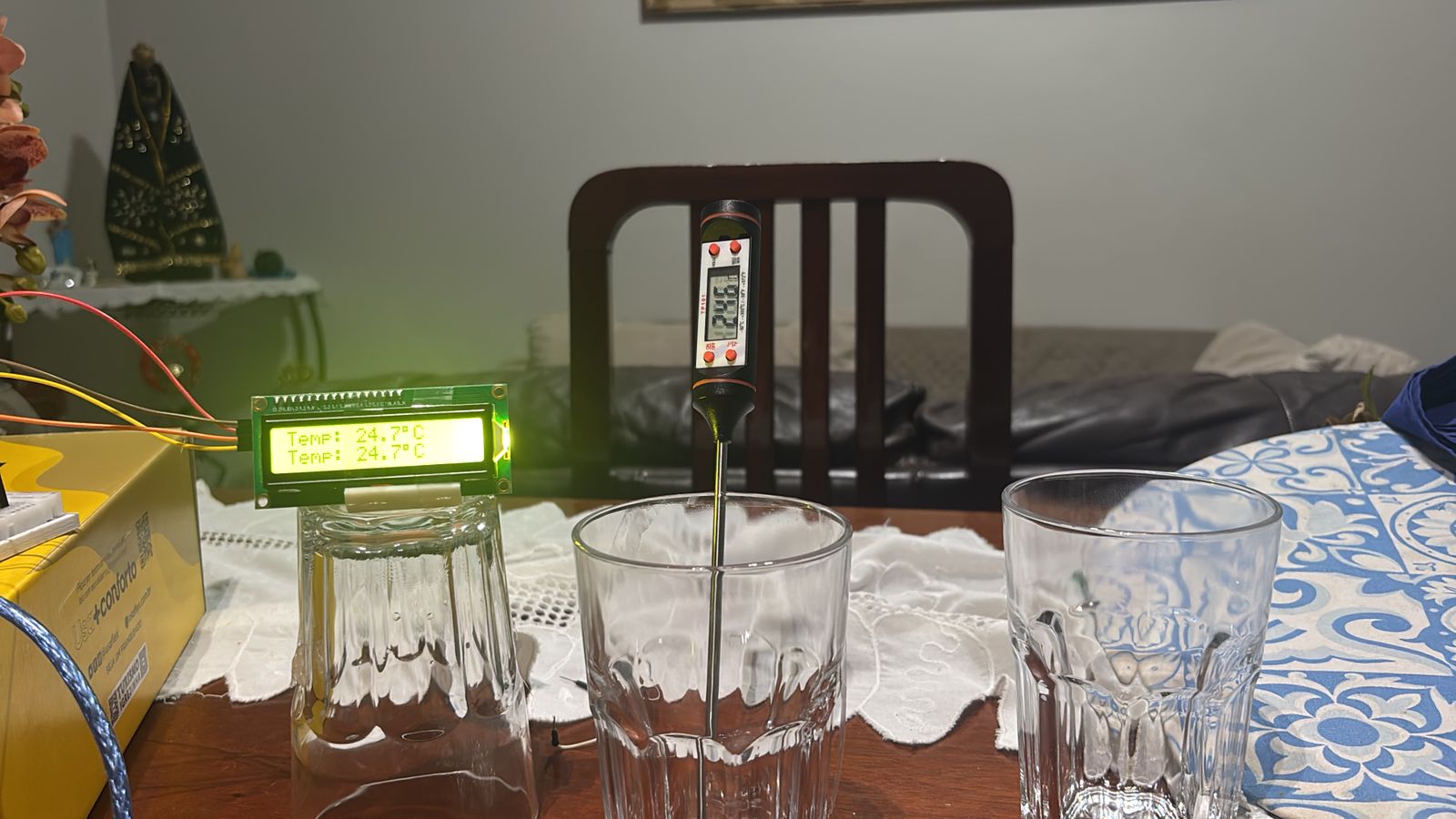

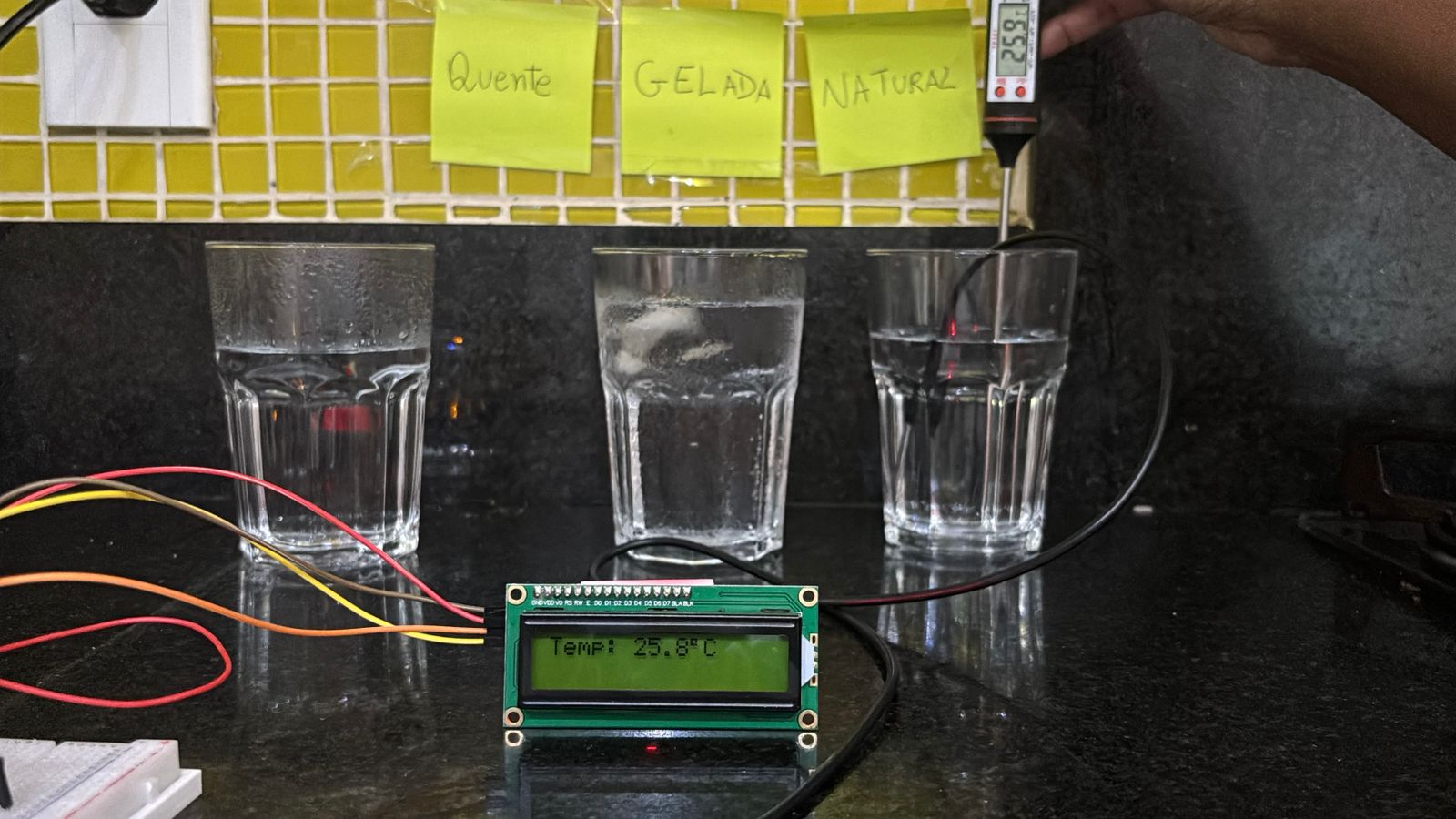

Fotos do teste¶
¶
Observações importantes¶
- Mantenha o sensor e o display protegidos de água, caso usados fora do laboratório.
- Evite curtos entre os cabos.
- Use cabos curtos ou blindados para leituras mais estáveis.
- Certifique-se de ajustar contraste do display e verificar endereços I2C.
